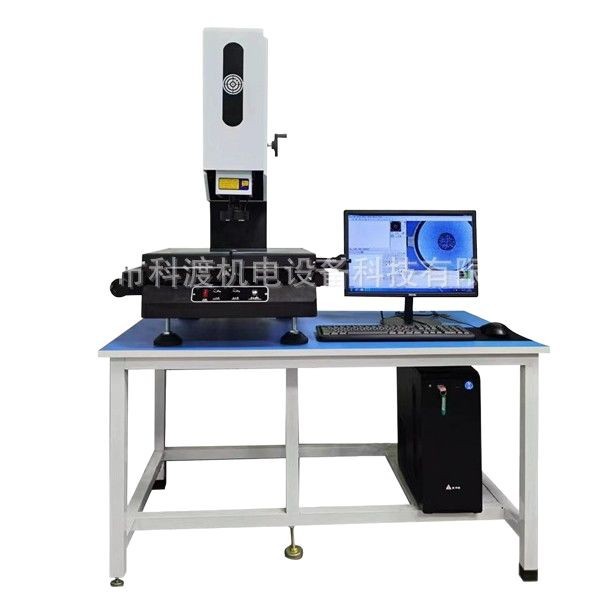

Прямые продажи высокоточного прибора для изображения, тестирование в один клик, оптический измерительный прибор для изображения, прецизионный оптический измерительный прибор для изображения

Описание

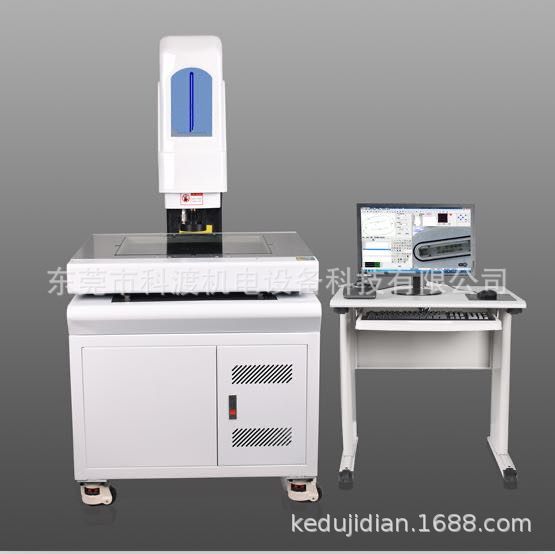

一、设备基本参数

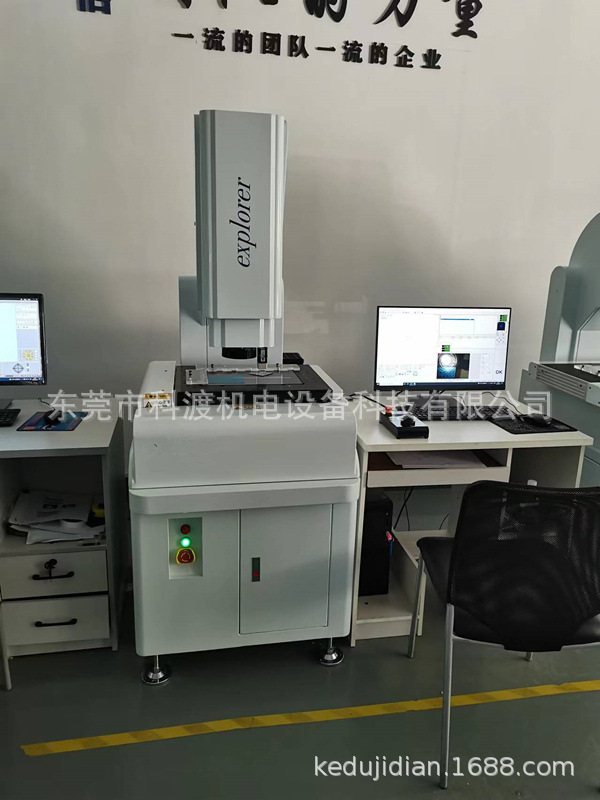

   1、 型号：VMS-3020
   2、 运动行程（X、Y、Z轴mm）：300×200×150
   3、 工作距离：90mm
   4、 工作台呎寸(W×Dmm)：456×366

   5、 玻璃台呎寸(W×Dmm)：360×260

   6、 仪器基座及立柱材质：高精度、高稳定性花岗石
   7、 CCD摄影机：SONY蕊片高清晰彩色CCD摄像机

8、 变焦物镜：  0.7X～4.5X可连续变倍之高精密结构光学物镜

9、 视频总倍率：30X～225X

10、物方视场：  10.6～1.6mm

11、数显分辨率：0.001mm

12、X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm)

13、重复测量精度：≤2µm

二、产品特点

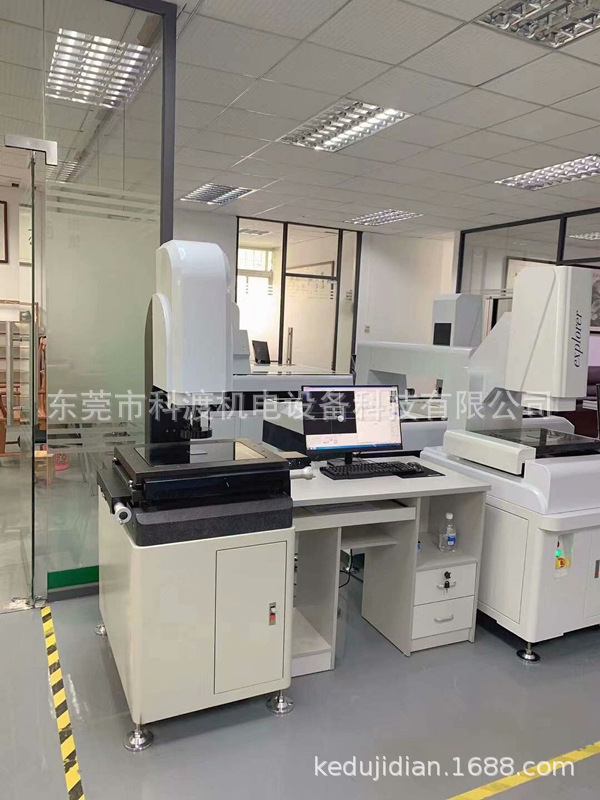

   1、 仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；

   2、 由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统；

   3、 采用花岗石平台，外观简洁大方；

   4、 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

5、 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

6、 仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理

及输出；

三、测量软件
   1、 标备专用测量软件，可由鼠标自动寻边、找直线、框选圆区域自动圆、自动圆弧、自动
       去毛刺，可测点、线、圆、圆弧、距离、角度等）；
   2、 可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间
       距等等）；

3、 可捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，辅助标注绘图等
应用功能；

4、 可将测量结果导入AUTOCAD中（将实时影像中按实际工件外形所描绘的像素直接输出到AutoCAD中成为工程图作对比），并可将测量数据或图形导入WORD或EXCEL做报表；

5、 可导入SPC统计资料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可绘制柱状图、点图、折线图、X-R图等；

6、 柱注功能：可以直接在“浏览”视图中进行尺寸标注（半径、直径、角度、线性、对齐、文字、坐标

等）；

7、“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；
8、 虚拟测量：在没有机台和产品的情况下，通过计算机软件同样可以测量产品的尺寸；

9、 亚像素找边：让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更
大程度的节约绘时间；

10、图形自动捕捉： 可对线、圆、弧进行自动扫描边缘并自动取得图形；

11、自定义圆： 可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差；

12、自定义线段： 客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作
重迭对比，从而找到工件与标准图形之间的误差；

13、自设客户坐标：可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），
再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置；

14、简易操数：可将产品外形简易描出，描出的图形可转入AutoCAD经修改形成工程图；

15、能捕捉像素上的各结点： 可以捕捉线的起点、中点、终点及两线的交点、圆心及圆周上
的三个结点，用于辅助标注绘图等应用功能；

16、形位公差： 真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两
圆心的同心度；

17、设置公差：可设置产品的实际尺寸超出范围；

18、保存高像素照片：保存更清晰的测绘图元及产品照片,能更大倍数的在看图软件中观察所保存的图片；

19、Z轴校正： 对Z轴的移动偏差进行补偿，使测量更精准；

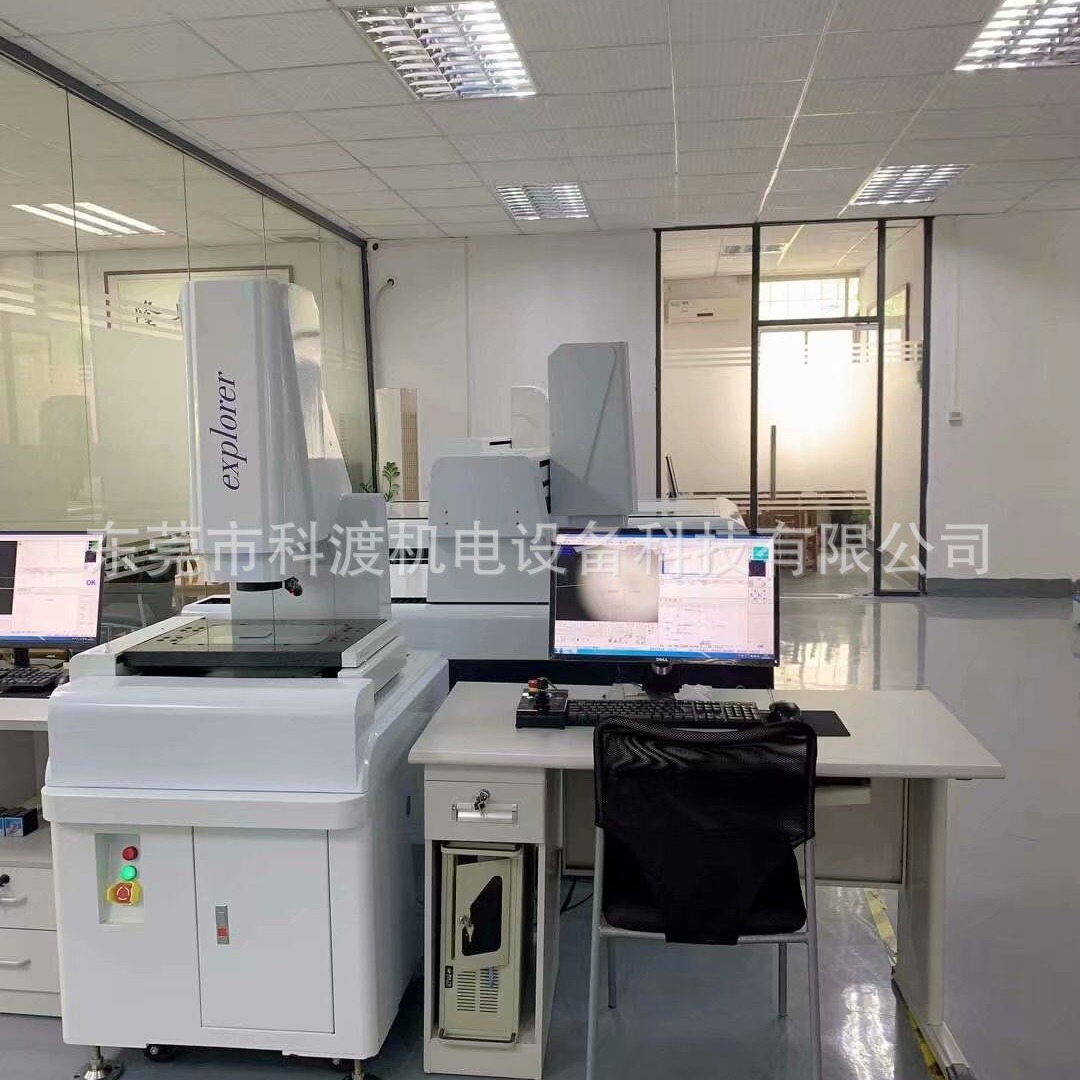

产品软件:>>>◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出；◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量需求；此外测量数据可输入EXCEL、WORD或者将测量图形输出至CAD中作对比和设计；具有多种数据处理、显示、输入输出功能, 特别是工件无需摆正功能非常实用）；

◆全自动二次元测量仪与计算机连接后,采用专业的全自动测量软件，可实现全自动编程及全自动测量功能；以软件控制测量仪 的工作台面移动方向，使测量更方便；由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及精准度；◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能， 可以更快速的在工作台中进行 定位，节约大量的测量时间，能满足相同工件批量检测的快速测量需求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出至CAD中作对比和设计；测量同一产品所要检测的尺

寸， 设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间）；
