Описание

自动接触角测量仪（出口）技术方案

     注：此设备外观为参考，每批出口机会因技术更新而改变，请以出货实物为准。

一·概述：

接触角是指在固、液、气相交界处，自固至液界面经过液体内部到气至液界面之间的夹角。接触角大小是衡量固体材料表面性能的重要参数，也是测试材料表面润湿性和洁净度的重要指标。

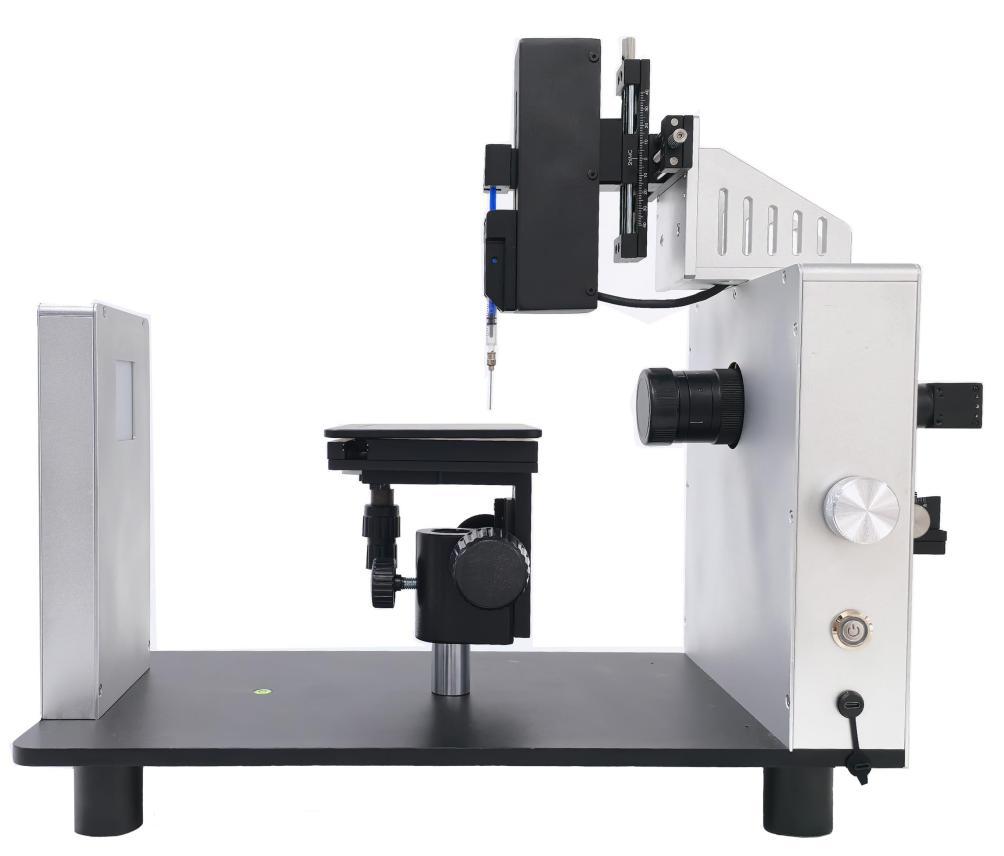

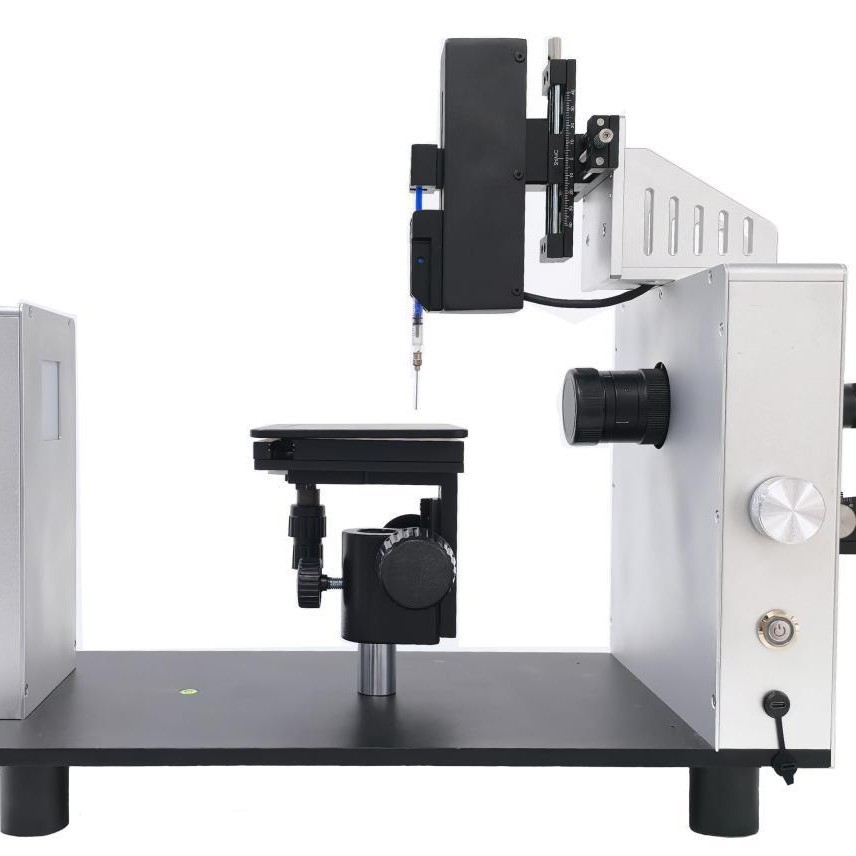

广东科鑫仪器集团研发、生产的自动接触角测量仪采用现代化工艺制造，及先进的专用数字摄像机，配备高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动，实现微量进样及上下、左右精密移动。

仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测量多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。

该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定光学接触角测量仪的用户。

二·应用：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，用来进行研究、开发或产品的质量控制，包括：半导体材料、晶圆表面润湿性的确定、材料表面改性、玻璃清洗或镀膜后的疏水、疏油性、吸水性物质的吸附行为及高性能合成材料的开发等。接触角测量仪已经成为了一项评估表面性能的重要仪器。

1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

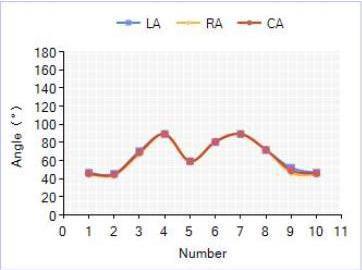

2.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

3.各种特殊材料的接触角测量，如超疏水/超亲水样品；

三·设备原理：

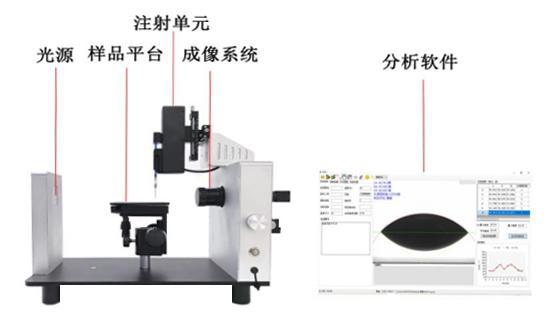

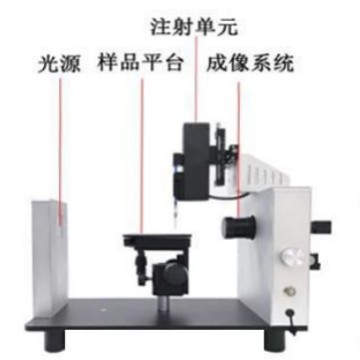

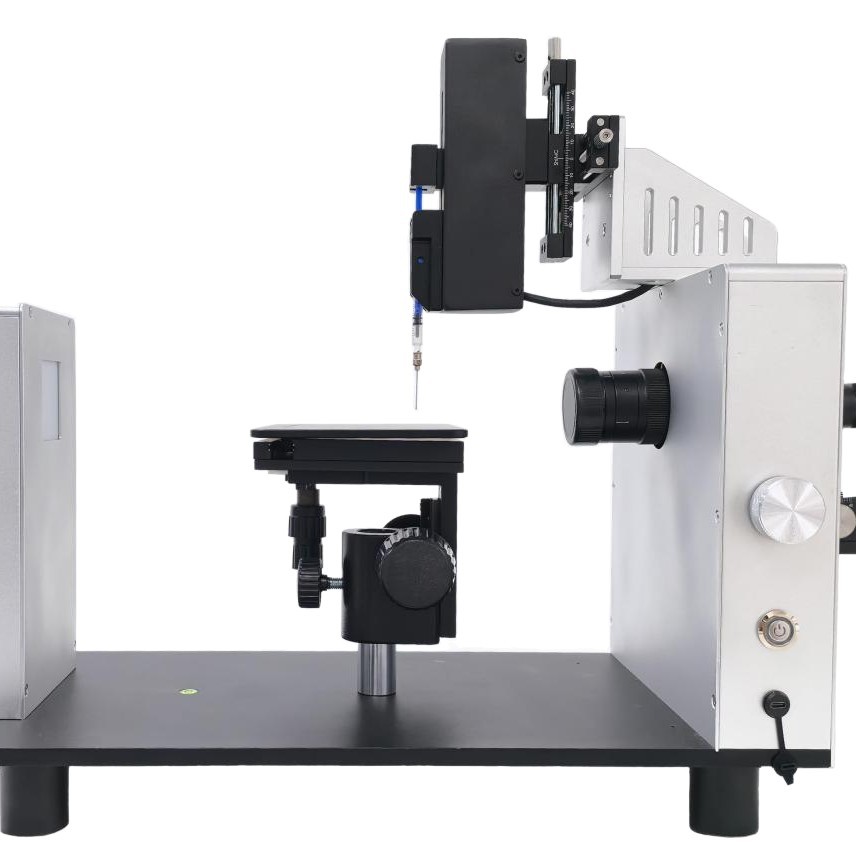

接触角测量仪主要由光源、注射单元、样品平台、成像系统、分析软件五大部分组成，设备采用光学成像的原理。

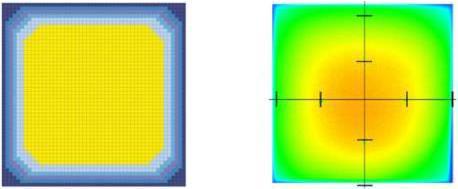

光源采用工业级蓝色冷光源，亮度均匀且可避免额外热度所造成的小液滴挥发，寿命长；

注射单元由高精度注射器与疏水性针头构成，软件定量定速控制滴液，精度可达0.1uL；

样品平台采用三维手动精调平台，操作灵活，定位准确，可根据实际样品尺寸定制；

成像系统采用工业级高分辨率黑白相机，拍摄稳定，图像清晰、兼容性高，镜头采用采用连续变倍式高清镜头，无畸形、无失真；

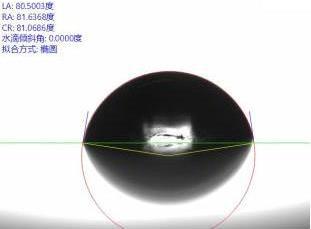

分析软件具备一键式自动拟合与手动拟合方法，包括圆拟合与椭圆拟合算法满足各种液滴形态的精确拟合。

四·技术规格：

五·产品特点：

1.主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，仪器具有极强的稳定   性；

2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液

 滴挥发；

3.采用高性能日本原装进口工业机芯，工业级远心变焦变倍镜头，无畸形、无失真，在呈现真实液滴形态的同

   时又便于调节使用；

4.采用USB3.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；采用圆拟合与椭圆拟合分

 析方法，满足所有种类液滴成像的精确拟合；

6.采用国际领先的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

7.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿

 情况；

8.动态连续采集测试数据，记录测试接触角的变化，再由软件自动拟合；

9.软件自动生成报告，其中涵盖Word形式、Excel形式数据报告；

六·符合国家的相关标准：

1.GB/T24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTMD724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTMD5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
