1. 基本参数

• 型号：Agilent 34970A（现Keysight 34970A）

• 类型：数据采集/开关单元（带内置6½位数字万用表）

• 插槽数：3 个（可安装多种开关或测量模块）

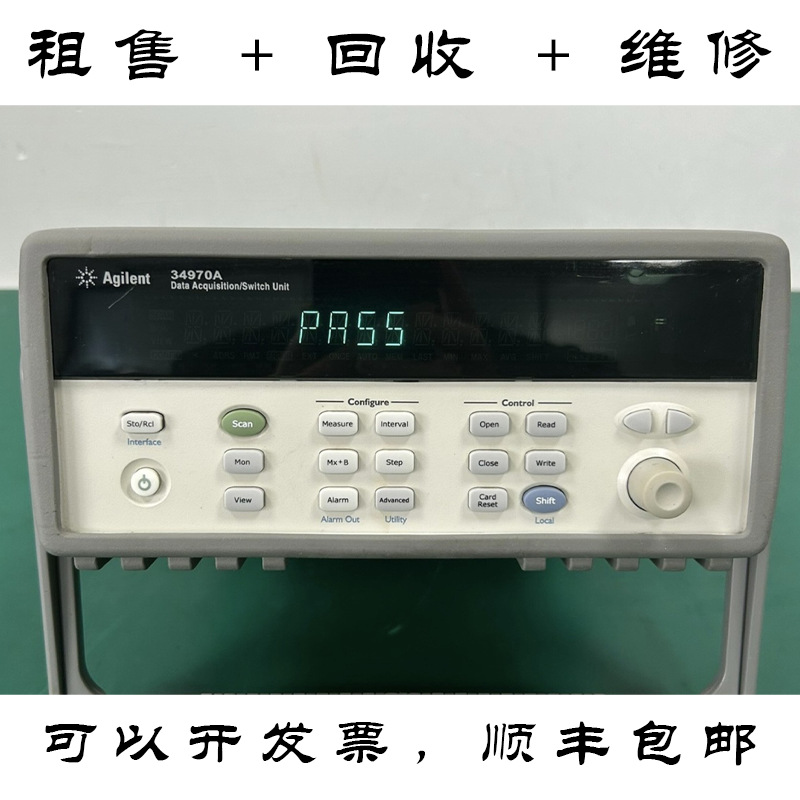

• 显示：背光 LCD（显示测量值、状态和菜单）

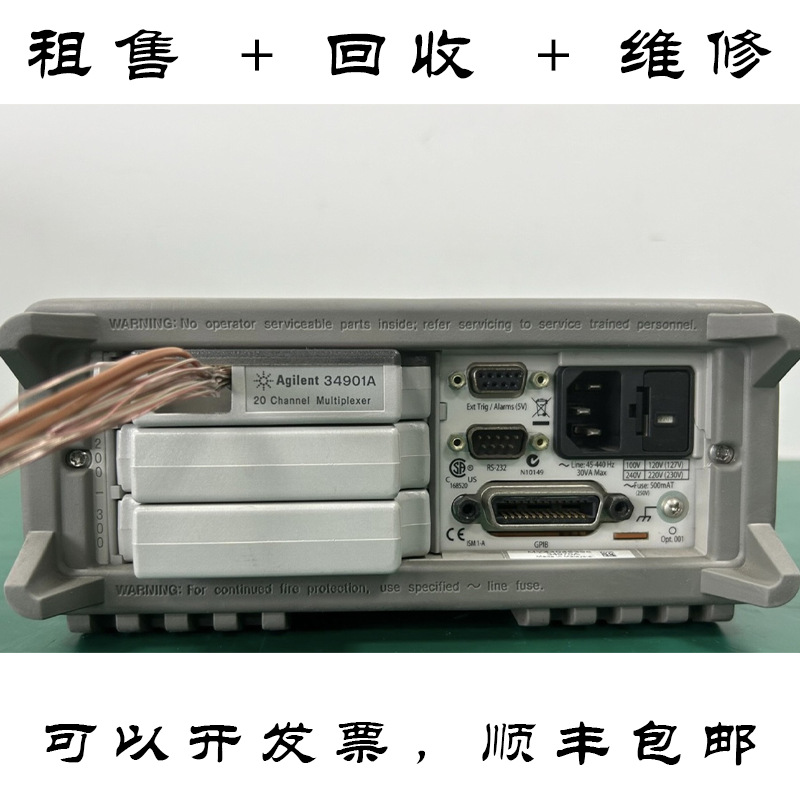

• 接口：

  • 标配：GPIB（IEEE-488）、RS-232

  • 可选：LAN（需安装34970A-ETHER网卡）

• 电源：100–240 VAC，50/60 Hz

2. 内置数字万用表（DMM）

• 分辨率：6½位（22 bits）

• 测量功能：

  • DC电压：0.1 µV 至 300 V

  • AC电压：1 µV 至 300 V（10 Hz–300 kHz）

  • DC电流：0.1 µA 至 1 A

  • AC电流：1 µA 至 1 A（10 Hz–10 kHz）

  • 电阻：0.1 Ω 至 100 MΩ（2线/4线）

  • 频率/周期：3 Hz–300 kHz

  • 温度（热电偶/RTD/热敏电阻）：支持多种传感器

• 测量速度：

  • 最快 50,000 读数/秒（4½位模式）

  • 60 读数/秒（6½位模式）

3. 开关模块（可选）

34970A 支持多种插卡模块，例如：

4. 数据记录与存储

• 内部存储：可存储 50,000 个读数（非易失性存储器）

• 外部存储：支持通过GPIB/RS-232/LAN传输数据

• 扫描速率：可编程，最高 50,000 读数/秒（取决于模块和测量模式）

5. 触发与控制

• 触发方式：

  • 手动触发

  • 定时触发（可设置间隔时间）

  • 外部触发（通过GPIB或数字I/O）

• 编程支持：

  • SCPI 命令（兼容Agilent/Keysight仪器）

  • LabVIEW、MATLAB、Python 等支持

6. 典型应用

✅ 多通道数据采集（温度、电压、电流等）
✅ 自动化测试系统（产线测试、可靠性验证）
✅ 传感器监测（热电偶、RTD、应变片等）
✅ 开关控制（信号路由、多设备切换）

7. 尺寸与重量

• 尺寸：212 mm × 88 mm × 320 mm（宽×高×深）

• 重量：约 3.5 kg

总结

Agilent 34970A 是一款 高精度、模块化数据采集系统，适用于 多通道测量、自动化测试和开关控制。其优势在于：
✔ 6½位高精度DMM（内置）
✔ 灵活的模块扩展（支持多种开关卡）
✔ 高速扫描与存储（最高50k读数/秒）
✔ 兼容GPIB/LAN/RS-232（易于集成到测试系统）

如需更详细的技术手册，可参考 Keysight官方文档（原Agilent）。
