1. 基本参数

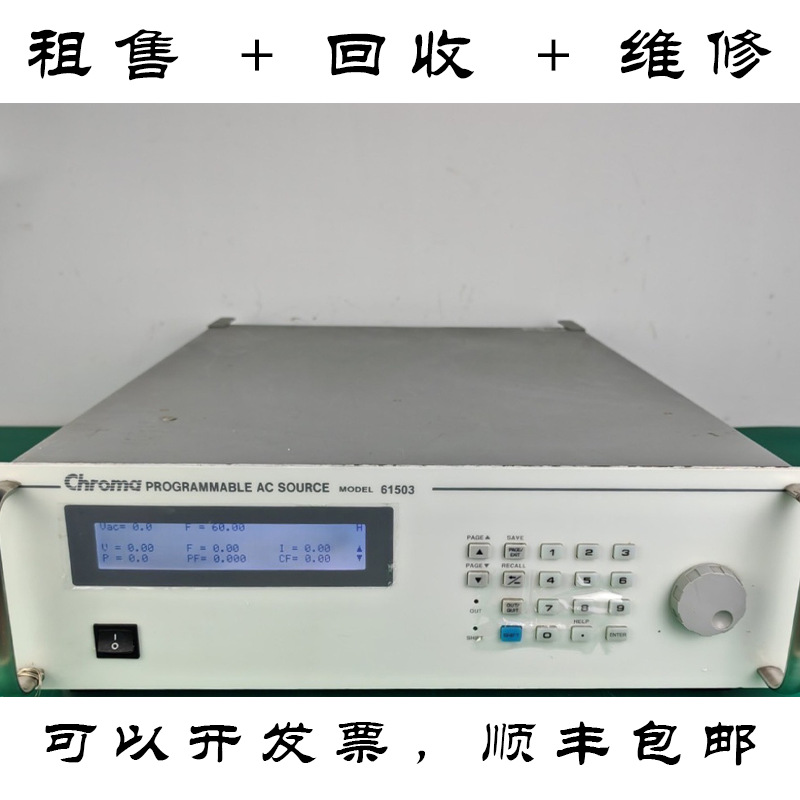

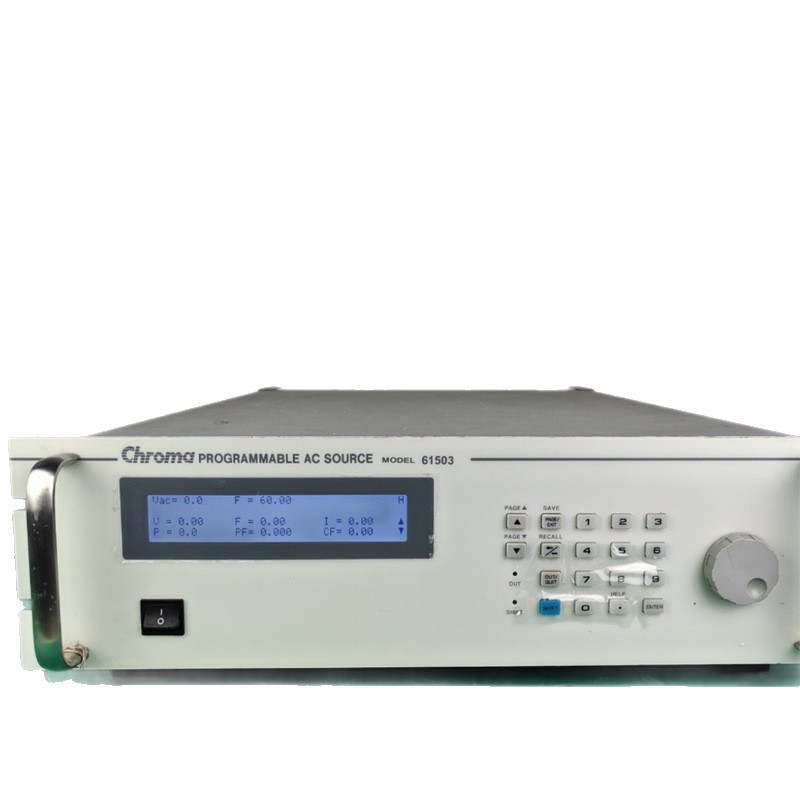

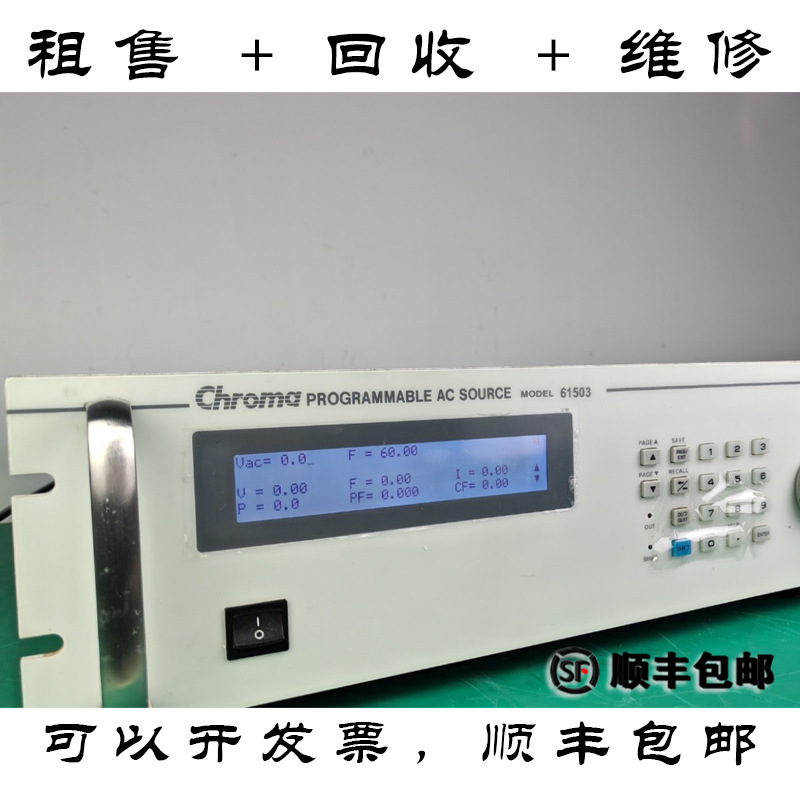

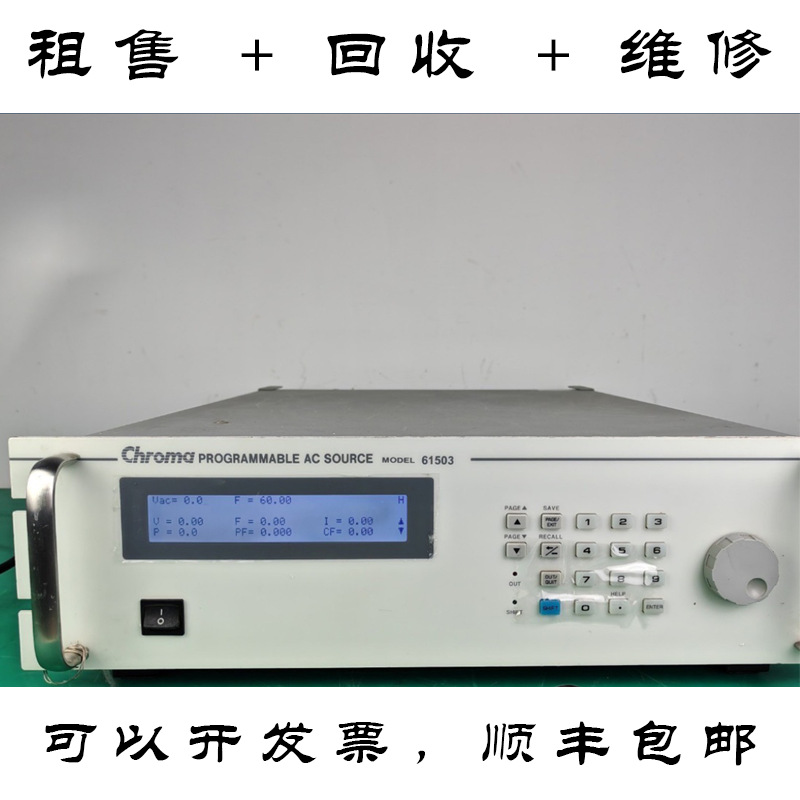

• 型号：Chroma 61503

• 类型：可编程单相交流电源（高频PWM设计）

• 输出通道：单通道

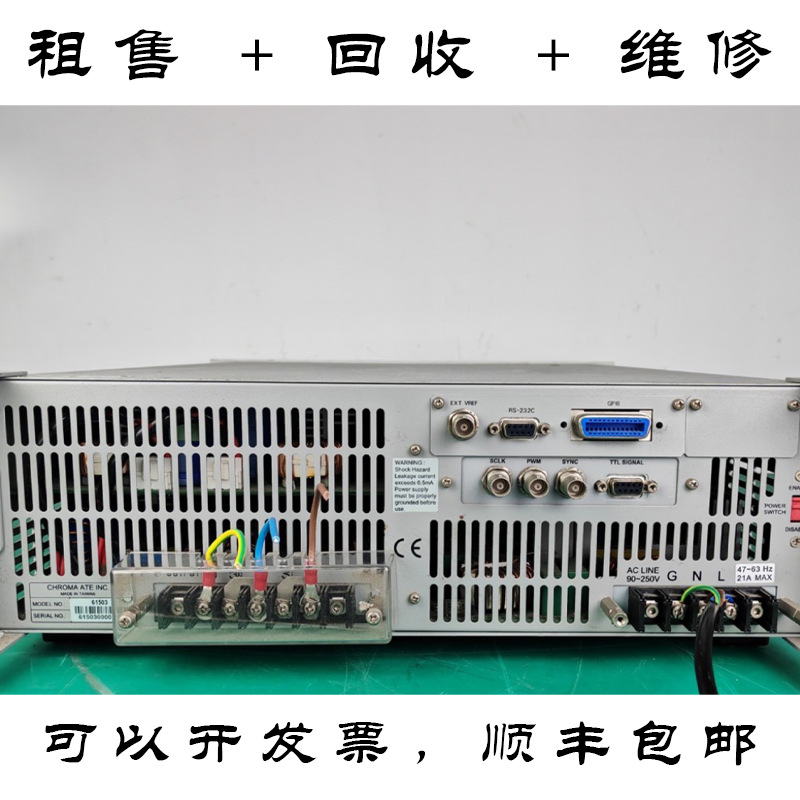

• 接口：LAN（LXI）、USB、GPIB（可选）、RS-232（标配）

2. 输出特性

• 电压范围：0 ~ 300 V（有效值）

• 电流范围：0 ~ 15 A（有效值）

• 功率容量：1.5 kVA（峰值功率3 kVA）

• 频率范围：15 Hz ~ 1 kHz（可编程）

• 分辨率：

  • 电压：0.1 V

  • 电流：0.001 A

  • 频率：0.1 Hz

• 精度（23°C±5°C）：

  • 电压：±0.1% + 0.2 V

  • 电流：±0.1% + 0.005 A

  • 频率：±0.01%

3. 波形功能

• 标准波形：正弦波、方波、三角波、梯形波

• 失真度：THD < 0.3%（正弦波，50/60 Hz）

• 谐波合成：支持最多50次谐波编程（IEC 61000-3-2测试）

• 骤变模拟：电压/频率骤升/骤降（最小1 ms响应）

4. 动态性能

• 电压调整时间：< 1 ms（90%→110%额定电压）

• 频率切换时间：< 10 ms（45 Hz→55 Hz）

• 峰值电流能力：3×额定电流（持续100 ms）

5. 测量功能

• 参数测量：Vrms、Irms、P、Q、S、PF、CF等

• 精度：

  • 功率：±0.2% + 0.2 W

  • 功率因数：±0.005

6. 保护功能

• OVP/OCP/OPP：过压/过流/过功率保护（阈值可设）

• 过温保护：自动降载或关机

• 短路保护：支持持续短路输出（限流模式）

7. 环境与机械规格

• 工作温度：0°C ~ 40°C（满功率需≤35°C）

• 湿度范围：≤80% RH（非冷凝）

• 尺寸/重量：

  • 标准19英寸机架式（4U高度，440×177×520 mm）

  • 重量：约25 kg

8. 典型应用

• 家电测试：IEC 61000-3-2谐波兼容性验证

• 工业设备：变频器、UPS电源性能测试

• 新能源：光伏逆变器输入模拟

9. 选件与配件

• 选件：

  • GPIB接口卡（选件02）

  • 并联同步套件（多机扩展功率）

• 软件支持：

  • Chroma 61500 Power Studio（波形编辑、自动化脚本）

注意事项

• 散热要求：机架安装时需预留上下通风空间（≥15 cm）

• 校准周期：建议每12个月进行一次精度校准

•
