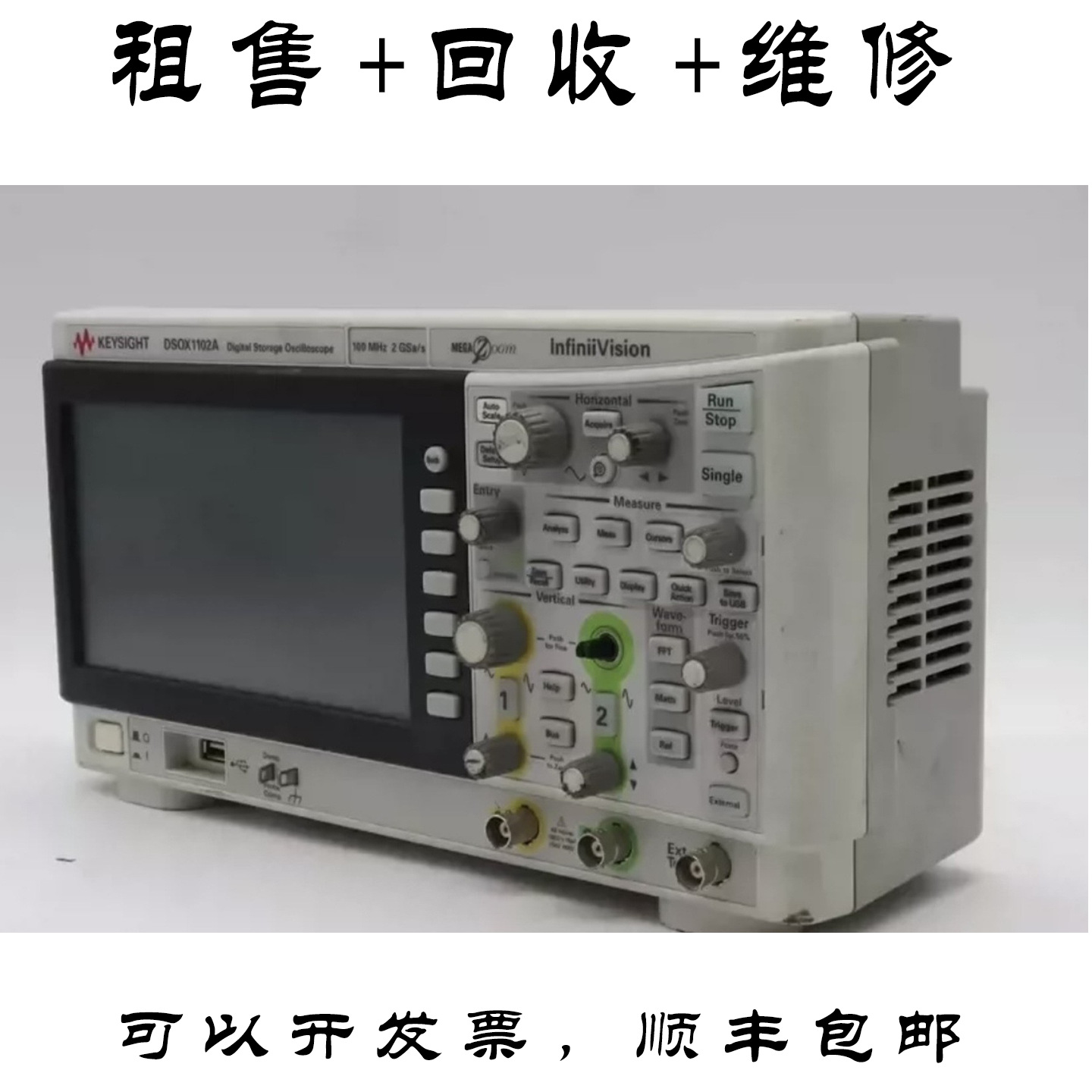

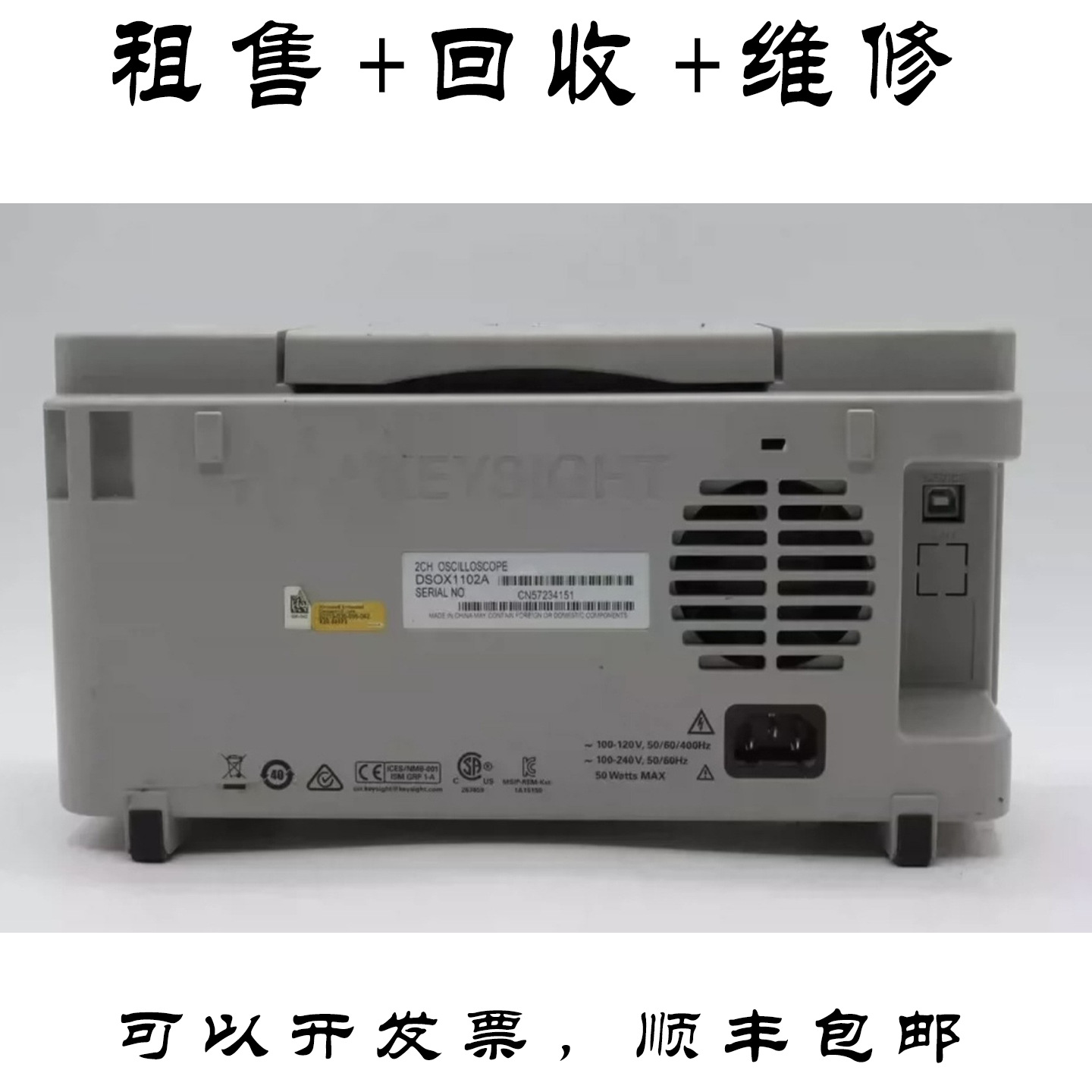

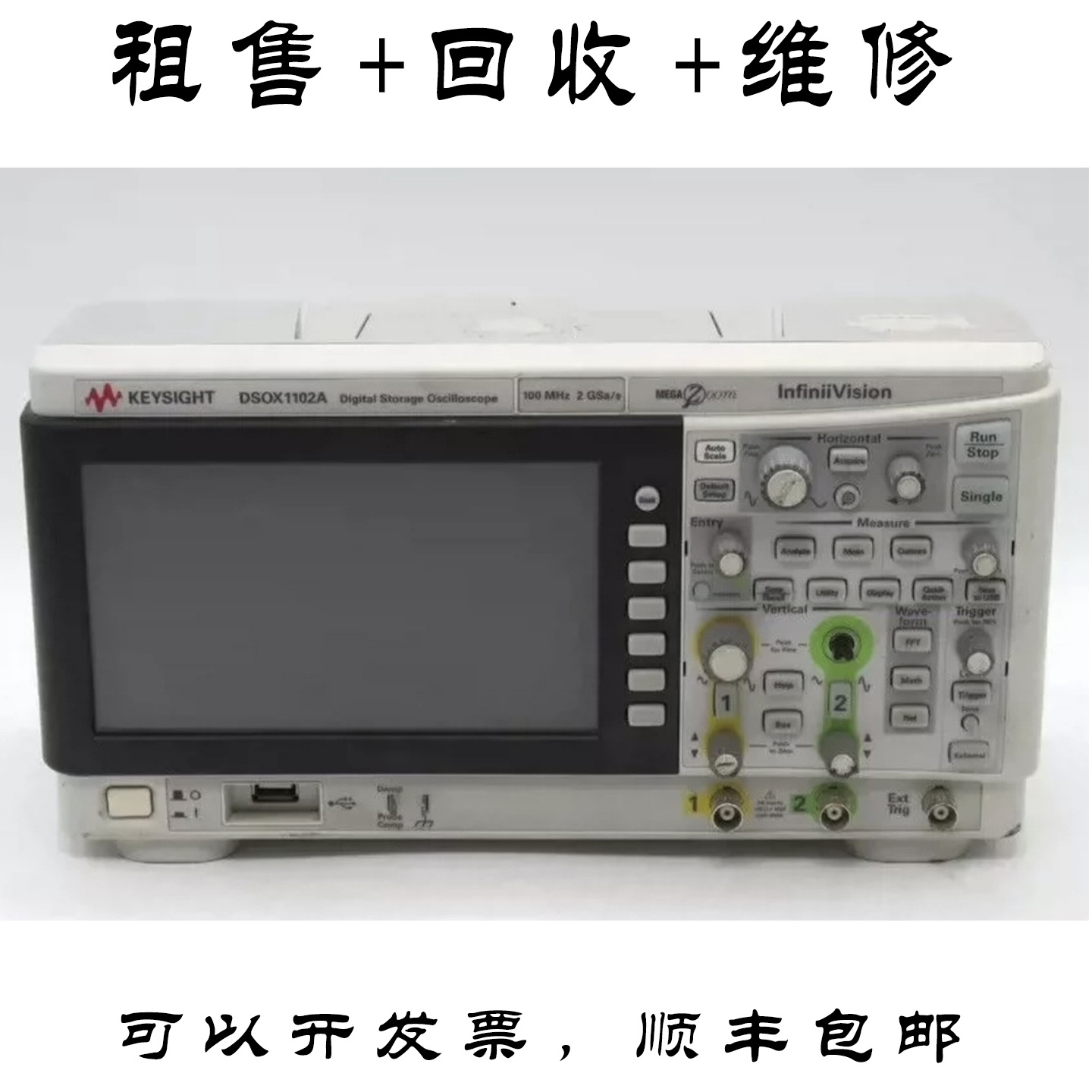

Keysight Keysight Technology DSOX1102A цифровой осциллограф двухканальный для переработки и ремонта

1. 基本参数

• 带宽：100 MHz（硬件支持）

• 通道数：2个模拟通道

• 实时采样率：

  • 2 GSa/s（单通道）

  • 1 GSa/s（双通道同时使用）

• 存储深度：

  • 标准：50 kpts/通道

  • 可扩展至 1 Mpts/通道（选配）

• 垂直分辨率：8位 ADC

• 输入阻抗：1 MΩ || 13 pF 或 50 Ω（可切换）

• 输入电压范围：±5 V（50 Ω），±40 V（1 MΩ）

2. 触发与捕获

• 触发类型：

  • 边沿、脉宽、视频、码型（仅限选配）

• 波形捕获率：> 30,000 波形/秒（MegaZoom IV 技术）

• 时基范围：5 ns/div ~ 50 s/div

3. 测量与分析功能

• 标配功能：

  • 自动测量（频率、周期、上升时间等20多种参数）

  • FFT频谱分析（基础频域测量）

  • 波形数学运算（加、减、乘）

• 选配功能：

  • 串行协议解码（I²C、SPI、UART等，需选配DSOX1APPBNDL）

  • 高级触发（矮脉冲、码型触发等）

4. 接口与扩展

• 数据接口：

  • USB 2.0（前面板和后面板）、LAN（LXI-C，选配）

  • HDMI（外接显示器，选配）

• 支持操作系统：嵌入式Linux（非Windows）

• 远程控制：支持SCPI指令，兼容LabVIEW、Python

5. 典型应用

• 教育实验（电子电路基础教学）

• 电子维修（电源、传感器信号检测）

• 嵌入式开发（简单数字信号调试）

• 工业检测（基础自动化测试）

6. 尺寸与工作环境

• 尺寸：303 mm × 147 mm × 133 mm（宽×高×深）

• 重量：约2.1 kg

• 工作温度：0°C ~ 45°C

• 电源：100 V ~ 240 V AC，50/60 Hz

备注

• 相比高端型号，DSOX1102A 不支持MSO（混合信号）功能，且存储深度较小，适合预算有限的基础应用。

• 如需更高带宽（如200 MHz）或协议分析功能，可考虑 DSOX1202A 或 3000T系列。

如需探头选项或详细校准信息，请参考 Keysight官方文档（InfiniiVision 1000 X系列手册）。
